Подвеска автомобиля: устройство и виды подвесок

Подвеска автомобиля — это одна из самых важных систем, отвечающих за комфорт и безопасность во время движения. Она выполняет ряд функций, включая амортизацию ударов, поддержание постоянства контакта колес с дорогой и предотвращение расскачивания кузова. Подвеска в значительной степени влияет на управляемость автомобиля, его устойчивость и проходимость.

Основные элементы подвески включают амортизаторы, пружины, стойки, поперечные рычаги и шарниры. Амортизаторы предназначены для сглаживания колебаний, возникающих при движении по неровной дороге, и предотвращают балансировку кузова автомобиля. Пружины обеспечивают подвижность подвески и поглощают удары, усиливают амортизаторы и поддерживают кузов на определенной высоте.

Существует несколько видов подвесок автомобилей, каждая из которых имеет свои особенности и преимущества. Одно из наиболее распространенных решений — независимая подвеска, которая позволяет колесам двигаться независимо друг от друга и лучше справляется с плохим качеством дороги. Полузависимая подвеска, в свою очередь, является более простой в исполнении и экономичной в производстве.

Содержание

Что такое подвеска автомобиля?

Основная задача подвески автомобиля – обеспечить плавное перемещение колес относительно кузова в условиях неровностей дорожного покрытия. Подвеска должна поглощать удары и вибрации, снижать нагрузку на пассажиров и автомобильные детали, а также обеспечивать устойчивость при поворотах и торможении.

Структура подвески включает в себя амортизаторы, пружины, рычаги, рычаги стабилизатора, шарниры, поперечно-штанговые (поперечные) связки, подушки задней подвески и др.

Название элемента	Описание
Амортизаторы	Поглощают удары и вибрации, сглаживая колебания подвески и кузова автомобиля.
Пружины	Обеспечивают упругость подвески, сглаживают неровности дороги.
Рычаги	Обеспечивают свободное движение подвески в вертикальной плоскости и перемещение колеса.
Рычаги стабилизатора	Снижают крен кузова и повышают устойчивость автомобиля при движении по поворотам.
Шарниры	Отвечают за поворотные и поперечные движения подвески.
Поперечные связки	Обеспечивают поперечную устойчивость автомобиля.
Подушки задней подвески	Снижают вибрацию и шум при движении по неровностям дороги.

Современные автомобили оборудованы различными типами подвесок, включая макферсоновскую подвеску, двойную поперечную рычажную подвеску, пневматическую подвеску и другие. Выбор подвески зависит от характеристик автомобиля, его назначения и условий эксплуатации.

Определение и основные функции

Основными функциями подвески являются:

1.	Обеспечение качественного контакта колес с дорогой для обеспечения управляемости автомобиля.
2.	Поглощение и амортизация вибраций и ударов от дорожного покрытия для повышения комфорта для пассажиров и сохранения целостности автомобиля.
3.	Обеспечение устойчивости и управляемости автомобиля при движении на неровностях и в поворотах.
4.	Распределение и перераспределение нагрузки между колесами для обеспечения равномерного износа шин и повышения сцепления с дорогой.

Для осуществления этих функций подвеска должна быть достаточно жесткой, чтобы предотвратить качание и проседание кузова, но в то же время достаточно гибкой, чтобы амортизировать удары и вибрации. Различные виды подвесок различным образом реализуют данные функции, обеспечивая оптимальное сочетание управляемости, комфорта и безопасности движения автомобиля.

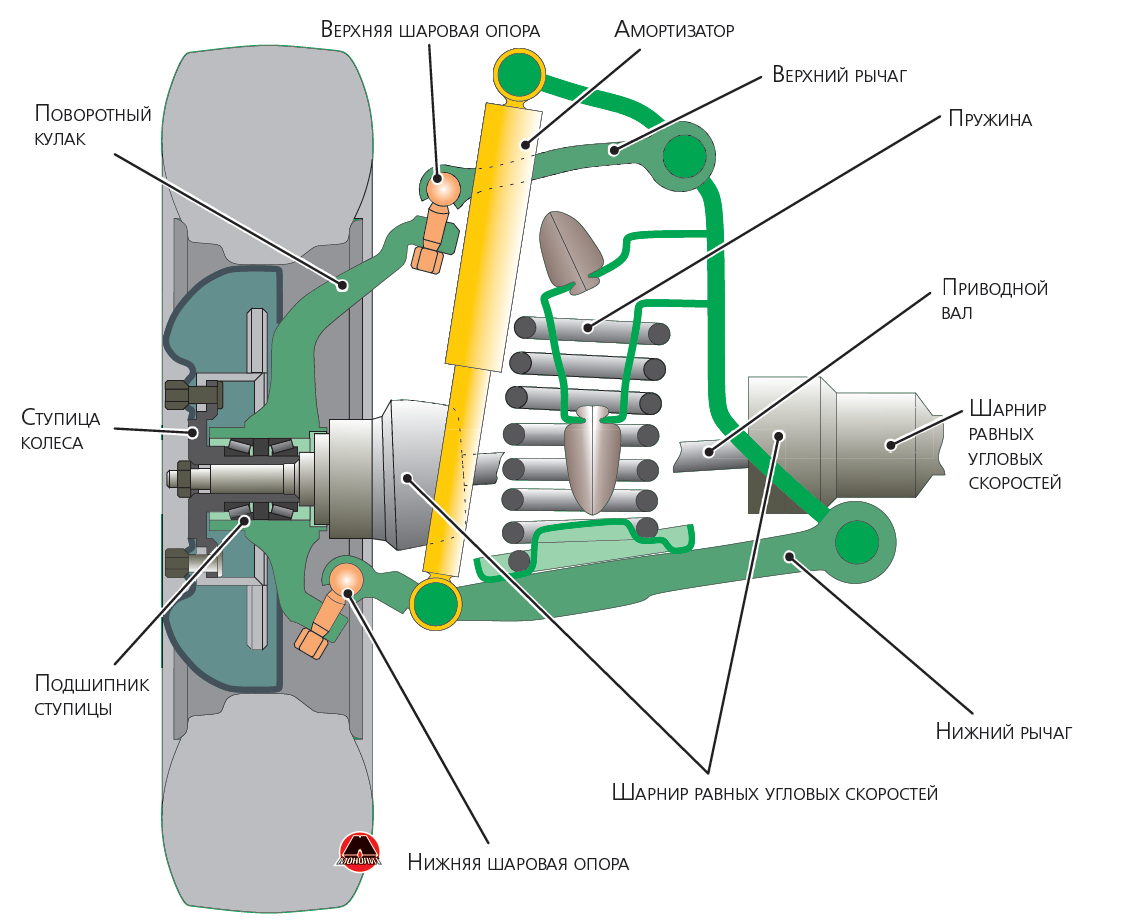

Компоненты подвески

Подвеска автомобиля состоит из ряда компонентов, каждый из которых выполняет определенную функцию.

Основные компоненты подвески включают в себя:

Амортизаторы – обеспечивают смягчение ударов и вибрации при движении автомобиля. В основном применяют гидравлические амортизаторы, которые состоят из поршня и цилиндра, заполненных маслом.
Пружины – служат для поддержания равновесия и гашения колебаний, возникающих при движении автомобиля. Применяют спиральные и листовые пружины.
Рычаги – направляют и контролируют движение подвески сверху и снизу. В зависимости от конструкции различают верхние и нижние рычаги.
Стойки стабилизатора – устанавливаются на передних и задних колесах и предотвращают наклоны кузова во время поворота.
Шарниры – соединяют и позволяют вращение различных компонентов подвески. Наиболее распространены шаровые шарниры и поперечные шарниры.

Все эти компоненты работают вместе для обеспечения плавного и стабильного движения автомобиля, повышения комфорта и безопасности. Правильное функционирование каждого компонента подвески критически важно для общей производительности и долговечности автомобиля.

Важность правильной настройки подвески

При некорректной настройке подвески могут возникнуть различные проблемы. Например, слишком жесткая подвеска может привести к передаче вибраций от неровностей дороги на кузов автомобиля, что вызовет дискомфорт для пассажиров и может повлечь появление дополнительных шумов. С другой стороны, слишком мягкая подвеска может привести к потере устойчивости и повышенному расходу топлива в результате плохой управляемости автомобиля.

Настройка подвески включает в себя регулировку таких параметров, как уровень жесткости пружин, демпфера и стабилизаторов. Эти параметры должны быть оптимально подобраны в зависимости от типа дороги и условий эксплуатации автомобиля. Например, для езды по неровным дорогам рекомендуется установка более мягкой подвески для повышения комфорта, а для движения по гладким автострадам – более жесткой подвески для повышения устойчивости.

Преимущества правильной настройки подвески:
— Улучшение управляемости автомобиля
— Повышение устойчивости на дороге
— Снижение уровня вибраций и шумов
— Улучшение комфорта для пассажиров

Правильная настройка подвески также играет важную роль в безопасности автомобиля. Неправильная подвеска может привести к потере контроля над автомобилем в экстремальных ситуациях, что может стать причиной аварии. Поэтому рекомендуется периодически проверять и настраивать подвеску автомобиля и обратиться к специалистам, если возникнут какие-либо проблемы или неисправности.

Основные виды подвесок автомобиля

Независимая подвеска – это самый распространенный тип подвески, который обеспечивает независимое движение колес автомобиля. Он состоит из амортизаторов, пружин и рычагов, которые позволяют колесам двигаться независимо друг от друга. Такая подвеска обладает отличными ходовыми качествами и повышенным комфортом для пассажиров.

Зависимая подвеска – это тип подвески, в котором колеса автомобиля связаны друг с другом. Она обладает простой конструкцией и низкой стоимостью, но имеет меньшую эффективность и комфортность по сравнению с независимой подвеской.

Полностью независимая подвеска – это более сложный и дорогой тип подвески, который позволяет каждому колесу двигаться независимо от остальных. Он обеспечивает высокую степень комфорта и ходовые качества, но требует более аккуратного обслуживания и ремонта.

Полузависимая подвеска – это промежуточный тип подвески, который представляет собой комбинацию зависимой и независимой подвесок. Он обладает хорошими ходовыми качествами и дешевле полностью независимой подвески, но имеет некоторые ограничения в комфорте и эффективности.

Выбор подвески зависит от типа автомобиля, его назначения и требований к ходовым качествам. Каждый вид подвески имеет свои преимущества и недостатки, и его выбор должен быть обоснован исходя из конкретных условий эксплуатации автомобиля.

Независимая подвеска

Данный вид подвески обеспечивает отличную устойчивость и комфорт при движении, так как каждое колесо может свободно адаптироваться к неровностям дороги, не влияя на работу других колес.

В зависимости от конструкции и принципа работы, существует несколько видов независимой подвески:

Вид независимой подвески	Описание
Макферсон (McPherson)	Самая распространенная и простая в конструкции независимая подвеска. Включает амортизатор, пружину и шарнир, что обеспечивает плавную работу и хорошую устойчивость автомобиля.
Рычажная	Здесь колесо подвешено на рычагах, что позволяет более точно управлять подвеской. Такая подвеска обеспечивает отличную устойчивость и дает возможность автомобилю быть более плавным на дороге.
Многорычажная	Данный вид подвески содержит несколько рычагов, что позволяет более точно контролировать движение автомобиля. Он улучшает устойчивость, повышает комфорт и обеспечивает более точное вождение.
Колесная вилка	Используется особая конструкция, где каждое колесо вилкой подвешено к автомобилю. Это позволяет колесу свободно перемещаться во все стороны и адаптироваться к неровностям дороги.

Каждый из этих видов подвески имеет свои преимущества и можно выбрать наиболее подходящий вариант в зависимости от требований к автомобилю и условий эксплуатации.

Полностью независимая подвеска

Главным преимуществом полностью независимой подвески является то, что она обеспечивает более точное сцепление колес с дорогой. Каждое колесо имеет возможность адаптироваться к неровностям дороги, что улучшает управляемость и снижает риск проскальзывания на поворотах.

Виды полностью независимых подвесок:

многорычажная,

пневматическая,

рычажная,

поперечные рычаги,

треугольные рычаги и др.

Каждый тип полностью независимой подвески имеет свои особенности и предназначен для определенных условий эксплуатации. Многорычажная подвеска, например, обеспечивает более плавное и комфортное движение, а пневматическая подвеска позволяет менять жесткость подвески в зависимости от условий дороги.

В целом, полностью независимая подвеска является одной из наиболее продвинутых и эффективных систем подвески, которая обеспечивает оптимальное соотношение между комфортностью и управляемостью автомобиля.

Полузависимая подвеска

При полузависимой подвеске каждое колесо автомобиля оснащено отдельной амортизационной стойкой и поперечной пулей, которая обеспечивает независимое вертикальное движение каждого колеса. В то же время, поперечная пуля связывает колеса на одной оси и передает им только нагрузку, не влияя на независимость вертикального движения колес.

Такая конструкция позволяет обеспечить комфортную езду, улучшить сцепление колес с дорогой и повысить устойчивость автомобиля при проведении маневров и разгоне.

Полузависимая подвеска также обладает простотой конструкции и доступной стоимостью, что делает ее популярным выбором для большинства автомобилей массового производства.

Зависимая подвеска

Особенностью зависимой подвески является то, что она позволяет одному колесу влиять на другое. Колеса связаны при помощи поперечных, продольных и диагональных тяг и рычагов.

Одной из основных преимуществ зависимой подвески является возможность достичь высокой устойчивости автомобиля на дороге. Благодаря связи между колесами, изменения в одном колесе влияют на другие колеса, позволяя автомобилю лучше справляться с поворотами и удерживать устойчивость на прямой дороге.
Зависимая подвеска также обеспечивает комфортное передвижение автомобиля. Благодаря связи между колесами, подвеска позволяет равномерно распределять нагрузку между колесами и снижать вибрацию при движении по неровностям дороги.
Благодаря простому конструктивному исполнению и низкой сложности, зависимая подвеска является дешевой и легкой в обслуживании. Ее элементы легко заменить и ремонтировать.

Однако, зависимая подвеска имеет и некоторые недостатки. В частности, она имеет ограничения по амплитуде колебаний колес, что ограничивает варианты использования на неровных дорогах и при больших скоростях.

В зависимой подвеске используется несколько типов подвесных систем, включая балку Де Дион, полузависимую и зависимую подвески на продольных рычагах.

Зависимая подвеска

Основным принципом работы зависимой подвески является то, что колесо автомобиля соединено с кузовом через пружину и амортизатор, которые в свою очередь закреплены на поперечной балке или рычаге. Таким образом, движение одного колеса оказывает влияние на остальные колеса, что позволяет поддерживать равномерный контакт колес с дорогой во время движения.

Зависимая подвеска бывает нескольких видов, включая поперечную балку, полузависимую заднюю подвеску и многорычажную зависимую подвеску. Каждый из этих видов имеет свои особенности и преимущества в зависимости от конкретной модели автомобиля и его назначения.

Зависимая подвеска имеет ряд преимуществ, таких как простота конструкции, надежность, низкая стоимость в производстве и обслуживании. Кроме того, она позволяет достичь хорошей управляемости автомобиля и повысить степень комфорта для пассажиров.

Однако зависимая подвеска имеет и некоторые недостатки, такие как повышенная склонность к перекачиванию при резких маневрах и неровностях дороги, а также ограниченные возможности регулировки в зависимости от погодных и дорожных условий.

Частично зависимая подвеска

Частично зависимая подвеска обеспечивает более комфортные условия движения для пассажиров, так как она способна амортизировать вибрации, возникающие от неровностей дороги. Кроме того, она обеспечивает более стабильное и предсказуемое поведение автомобиля на дороге.

Основными элементами частично зависимой подвески являются пружины, амортизаторы и рычаги. Пружины служат для амортизации ударов и вибраций, амортизаторы — для сглаживания колебаний пружин и поддержания правильного уровня контакта колес с дорогой. Рычаги обеспечивают связь между колесами, позволяя им двигаться независимо.

Преимущества частично зависимой подвески включают:

Улучшенную управляемость автомобиля
Более комфортные условия для пассажиров
Стабильность и предсказуемость поведения на дороге

Все эти преимущества делают частично зависимую подвеску популярным выбором для многих автомобилей, включая седаны, хэтчбеки и универсалы. Однако стоит отметить, что каждая подвеска имеет свои особенности и подходит для определенных типов дорог и стилей вождения.

Полностью зависимая подвеска

Основными компонентами полностью зависимой подвески являются ступица, независимая поперечная рычага и амортизатор. Ступица представляет собой ось, на которую крепятся колеса, и обеспечивает вращение колеса. Независимая поперечная рычага фиксирует положение ступицы и управляет ее движением. Амортизаторы служат для смягчения воздействия неровностей дороги и улучшения комфорта во время движения.

Преимуществами полностью зависимой подвески являются хорошая управляемость и устойчивость автомобиля при движении. Она позволяет колесам принимать независимое вертикальное перемещение, что обеспечивает более плавное и комфортное движение в любых условиях на дороге.

Однако у полностью зависимой подвески также есть и некоторые недостатки. Она не обладает большой пространственной свободой и может ограничивать возможности установки больших колес или устройства для передвижения по сложному рельефу. Кроме того, полностью зависимая подвеска может быть более сложной в монтаже и требует более тщательного обслуживания.

Тем не менее, полностью зависимая подвеска остается популярным выбором для многих автомобилей, благодаря своим преимуществам в управляемости и комфорте. Она является хорошим компромиссом между простотой и эффективностью, обеспечивая стабильность и удобство при движении.

Пневматическая подвеска

Пневматическая подвеска применяется в различных типах автомобилей, включая легковые, грузовые, автобусы и специальные транспортные средства. Этот вид подвески имеет ряд преимуществ:

Повышенный комфорт. Пневматическая подвеска обеспечивает мягкое и плавное движение автомобиля, снижая вибрацию и уровень шума в салоне.
Регулировка высоты. С помощью пневматической подвески можно изменять высоту автомобиля, что особенно полезно при передвижении по неровной местности или при загрузке груза.
Улучшенная управляемость. Пневматическая подвеска позволяет подстраиваться под дорожные условия и улучшает сцепление колес с дорогой.
Увеличенный срок службы компонентов подвески. Благодаря использованию сжатого воздуха, пневматическая подвеска не подвержена износу, свойственному для обычных пружин и амортизаторов.

Однако, пневматическая подвеска имеет и некоторые недостатки, такие как более высокая стоимость по сравнению с обычной подвеской, сложная структура и возможность возникновения утечек воздуха в системе.

В целом, пневматическая подвеска является эффективным и инновационным решением для обеспечения комфорта и безопасности при движении на автомобиле. Ее использование расширяет возможности управления автомобилем и улучшает качество поездки.
